UL型系列阻擺式料位開關

發布時間：2019-11-05 09:16 瀏覽次數：13897

產品詳細介紹

概述：

　　UL系列型阻擺式料位開關適用于工業生產過程中的料位控制。

技術參數：

參數/型號	UL-2	UL-3	UL-4
電源及功耗	AC220V±10%，50Hz 5W（或DC24V 5W）
檢測板往復頻率	6次/分	4.5次/分	6次/分
報警力矩（力）	≤0.2 Nm		≤3.2Nm
輸出接點容量	普通型 AC220V·5A 防爆型 AC220V·1A 或 DC24V·1A	AC220V·5A	普通型 AC220V·5A 防爆型 AC220V·1A 或 DC24V·1A
環境溫度	-25～85℃
環境濕度	≤85%
動作延時	2～6秒	3～7秒	2～6秒
檢測板擺角	30°±5°		30°±5°
被測介質溫度	L(低) ≤90℃ H(高) ≤240℃	L(低) ≤90℃ H(高) ≤240℃	LU-4≤300℃
料倉壓力	常壓	常壓	≤0.3MPa
介質粒度及密度	粒度<30mm，密度>0.2g/cm³	粒度<100mm，密度>0.5g/cm³	粒度<30mm，密度>0.4g/cm³
測量范圍	水平安裝150～1000mm 垂直安裝不大于2000mm	1～30m	水平安裝300～1000mm 垂直安裝不大于2000mm
安裝型式	法蘭或G 1½"管螺紋連接水平安裝或頂裝	法蘭連接頂裝	法蘭連接水平安裝或頂裝

應用范圍：

　　適用于化學.建筑.冶金.醫藥.食品.電力.環保等工業的粉類及顆粒狀的料位的過程控制。

工作原理：

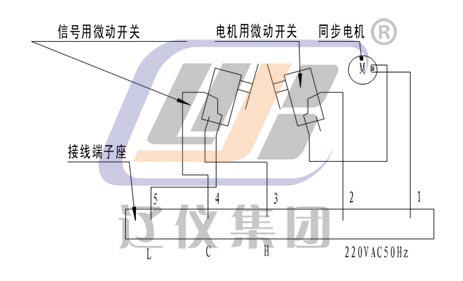

　　UL-2、4料位開關采用擺動式傳動系統。檢測板受阻時，主軸受阻力矩而靜止，電機繼續運行，進而使檢測杠桿運作，使微動開關動作，發出料位信號，同時切斷電源，電機停止工作。當料位下降阻力消失時，杠桿在彈簧力作用下而復位，電機恢復工作，發出料位信號，儀表又處于檢測狀態。

　　UL-3型物位開關采用擺復式傳動系統。擺動軸的軸端對稱掛有重錘及配重砣。無物料時，重錘失重，彈簧拉力克服了配重砣的重力使軸靜止，電機使測量撥叉張開動作，微動開關動作，發出料面信號；若物料夾住重錘下行，亦可使拔叉張開動作，發出料面信號，同時限位座靠在底板上，限制重錘繼續下行，使儀表內部免受沖擊及拉力，切斷電機電源。

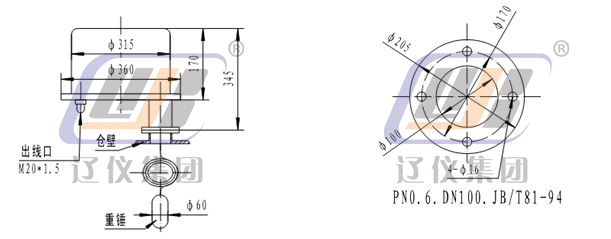

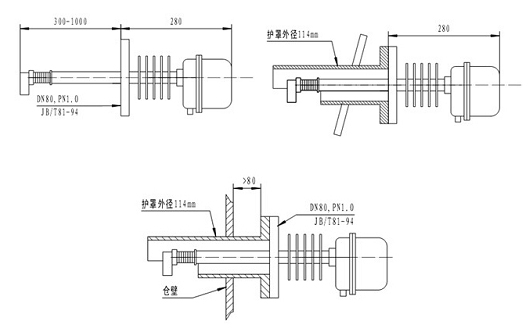

外型尺寸：

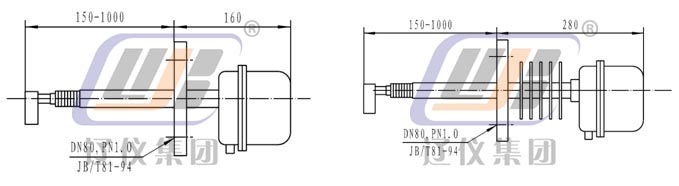

UL-2型
