概 述：

　　UGL系列超長型石英玻璃管液位計是專為中心距超2500mm以上的場合設計的。該系液位計分為有盲區和無盲區兩種?？蓪?shí)現單色、汽紅液綠雙色和綠、紅、藍三色顯示。它具清晰、結構簡單、耐高溫、使用壽命長、安裝、操作、維護方便、可視方向可調整等優點。該系列產品廣泛用于測量石油、化工等工業領域中各種容器內介質的液位或界位。

結構原理：

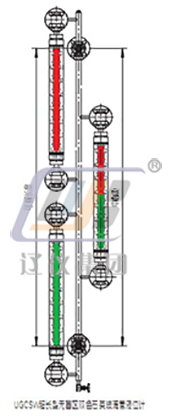

　　UGL系列超長型石英玻璃管液位計是把多臺石英玻璃管液位計交錯連接在一起與容器上的法蘭連接構成連通器， 利用自然光在液體中透、折、反射的光學原理來顯示液位或界位。該系列儀表也可實現全程無盲區顯示。

適用范圍：

◆UGLD超長型單色石英玻璃管液位計適用于測量中心距超過2500mm以上、不透明液體或顏色較深液體的液位。

◆UGLS超長型雙色石英玻璃管液位計適用于測量中心距超過2500mm以上、無色透明液體或顏色較淺液體的液位。

◆UGLJ超長型三色石英玻璃管界位計適用于測量中心距超過2500mm以上、兩種無色透明液體或兩種不同顏色液體的界位。

主要技術參數 ：

◆中心距：2500<L≤12000 m m（ 可根據 用戶需要特殊制作）
◆公稱壓力： ≤P N6.3M P a
◆工作溫度： ≤450 ℃
◆可視長度： 普通型= 中心距- 250 m m（ 可根據 用戶需要特殊制作）
　　　　　　 無盲區型= 中心距
◆自動封閉壓力： ≥0.3 M P a
◆沖洗、排污接口： N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 36 V 或A C 220 V
◆電伴熱電壓：A C 220 V
◆伴熱蒸汽壓力： ≤ 1.0 M P a
◆伴熱夾套接頭： G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質： 碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接： 法蘭連接：H G / T 20592 - 2009 D N 20（可根據用戶需要特殊制作）
　　　　　　 螺紋連接： G3/4″外螺紋（可根據用戶需要特殊制作）
